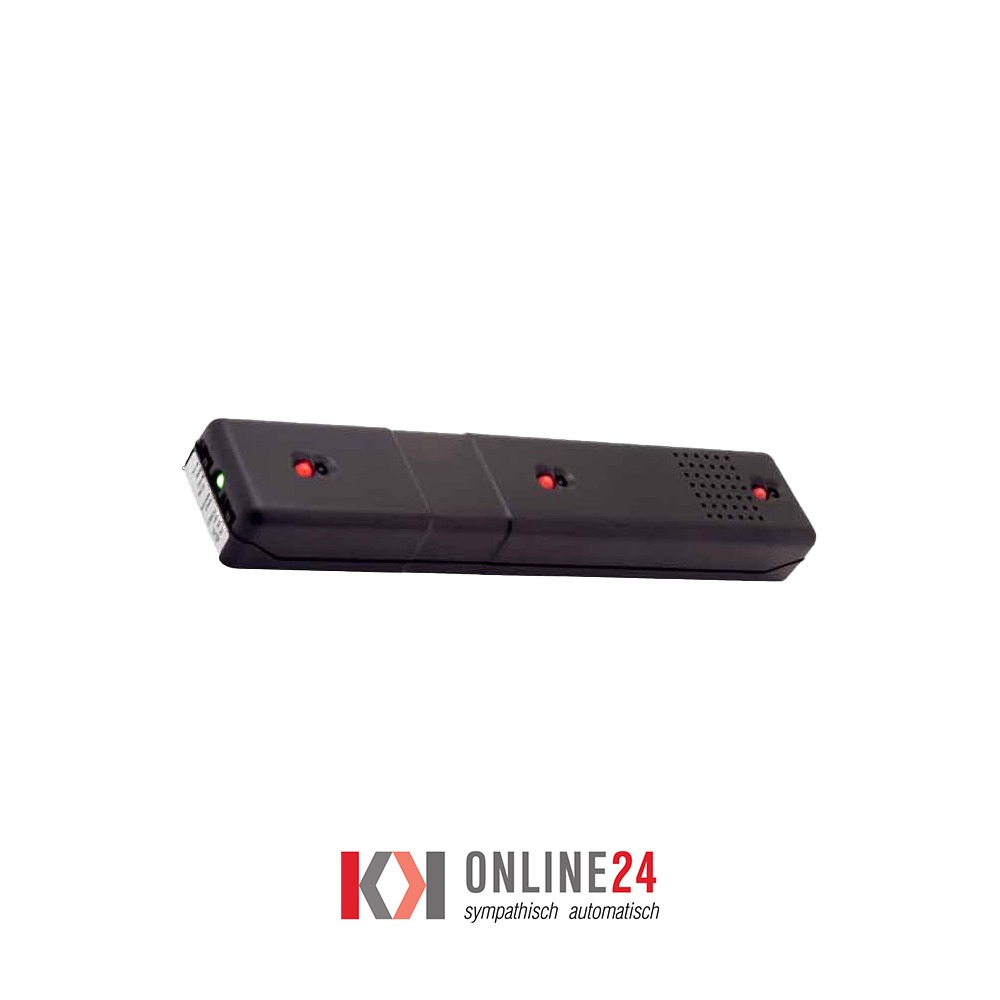

Der Optex Infrared finder ist als Montagehilfe für die OA-Axis series und für die OA-Presence T konzipiert. Mit Hilfe des Infrared-finders lässt sich der aktiv-Infrarot-Erfassungsbereich leicht und präzise definieren.
Bei der Installation einer Automatiktür ohne Sicherheits-Lichtschranke ist es obligatorisch, den Infrared einzusetzen. Da der Optex OA-Axis series und der OA-Presence T ohne negativen Winkel in Richtung Tür installiert werden können, ist es wichtig, dass der Sensor nicht auf die Türbewegungen reagiert. Andererseits muss jedoch auch ein Mindestabstand zwischen dem Sicherheitsbereich (Anwesenheits-Erfassung) und den Türblättern gewahrt bleiben.
Einsatz des infrared-Suchers
Plazieren Sie den Infrared ungefähr 5 Minuten vom Türblatt entfernt in der Ecke der Schwelle. Schalten Sie den Infrared ein und stellen Sie die Empfindlichkeit (niedrig/mittel/hoch) auf dieselbe Stufe ein wie am installierten Sensor. Sie können jetzt beginnen, den Winkel des Erfassungsbereichs so lange nach innen zu drehen, bis die LED auf dem Infrared leicht zu blinken beginnen. Nicht weiter verstellen! Die Anwesenheitserfassung ist eingestellt!
Hinweis: Die optimale Funktion des Infrared ist nur beim Einsatz in Verbindung mit Optex aktiv-Infrarot-Türsensoren gewährleistet.
